Moteur électrique radiocommandé Carte E-PRG-3

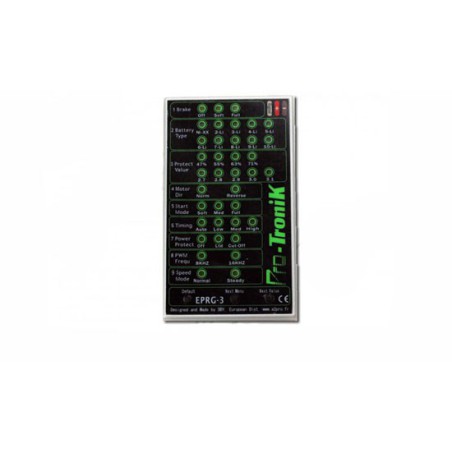

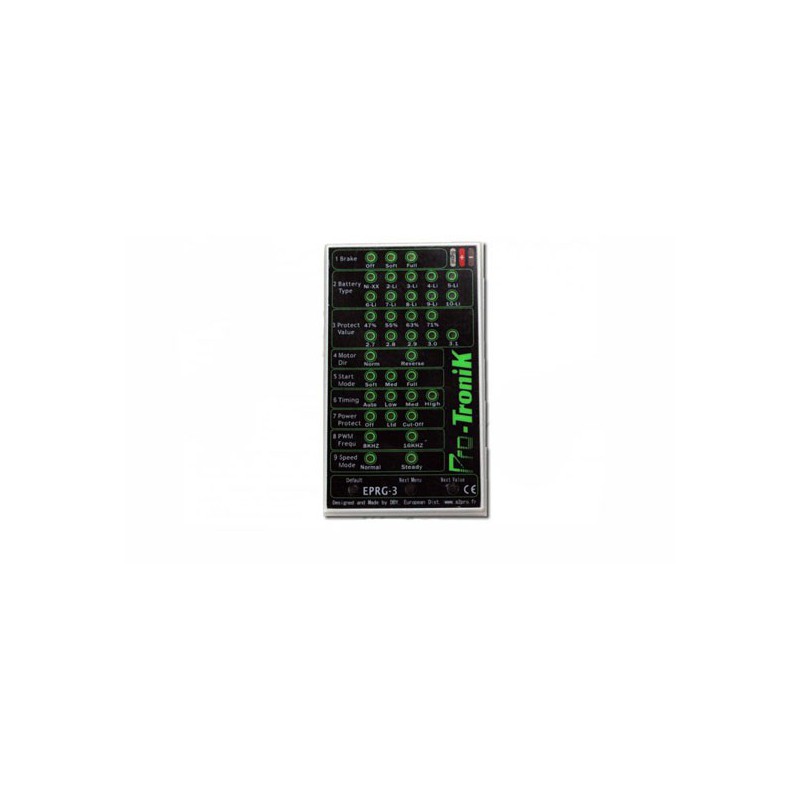

Carte de programmation Protronik E-PRG-3 pour variateurs brushless (hors série BF-32)

La carte de programmation Protronik E-PRG-3 est l’outil indispensable pour configurer avec précision vos contrôleurs brushless de la marque, à l’exception de la série BF-32.

Conçue pour être simple et intuitive, elle vous permet de personnaliser de nombreux paramètres essentiels : choix du type de batteries, réglage de la tension de coupure, activation du frein, sens de rotation des moteurs Protronik, ajustement du timing et bien plus encore.

Une alimentation directe sans source externe

La carte E-PRG-3 Protronik se distingue par son mode d’alimentation pratique : elle est directement alimentée par le contrôleur connecté, grâce à la batterie de propulsion. Il n’est donc pas nécessaire d’ajouter une source d’énergie externe pour l’utiliser.

Ce système est compatible aussi bien avec les contrôleurs équipés d’un circuit BEC (PM10A, PM20A, PM30A, PM40A) qu’avec ceux qui n’en disposent pas (PM60A, PM70A, PM80A OPTO et PM120A OPTO).

Paramètres de réglages disponibles

Avec cette carte de programmation Protronik, vous pouvez ajuster vos variateurs selon vos besoins :

• Frein : Off / Moyen / On (par défaut : Off)

• Type de batterie : NiXX / LiPo 2 à 8S

• Seuil de coupure moteur sur batterie faible : 47 / 55 / 63 / 71 % (NiXX) ou 2,7 / 2,8 / 2,9 / 3,0 / 3,1 V (LiPo)

• Coupure moteur : Off / Limitation de puissance / Coupure brutale (par défaut : limitation)

• Sens de rotation : Normal / Inverse (par défaut : Normal)

• Démarrage : Doux / Moyen / Normal (par défaut : Moyen)

• Timing : Auto / Faible / Moyen / Fort (par défaut : Auto)

• Fréquence de découpage : 8 / 16 kHz (par défaut : 8 kHz)

La notice détaillée est livrée avec la carte de programmation mais voici un résimé pour vous guider.

Mode d’utilisation de la carte E-PRG-3

1. Branchez le cordon de servo de votre variateur sur le connecteur de programmation de la carte, en respectant le code couleur des fils (voir notice). Pour les modèles PM60A, PM70A et PM80A OPTO, utilisez également le second cordon type servo plus court.

2. Connectez la batterie sur le variateur en vérifiant soigneusement la polarité.

3. Après quelques secondes, un signal sonore confirme que la communication entre la carte Protronik et le variateur est établie. Vous pouvez alors :

   • Contrôler l’état de programmation : les voyants LED rouges indiquent les réglages actuels.

   • Modifier les paramètres : les LED affichent les valeurs sélectionnées pour chaque option.

Comment ajuster vos paramètres ?

• Sélectionnez le paramètre souhaité parmi les huit disponibles grâce au bouton NEXT / MENU (la LED du paramètre clignote).

• Changez la valeur à l’aide du bouton NEXT / VALUE.

• Validez et passez au paramètre suivant en appuyant sur NEXT / MENU.

• Répétez ces étapes jusqu’à ce que tous vos réglages soient modifiés.

• Une fois la configuration terminée, débranchez la batterie.
