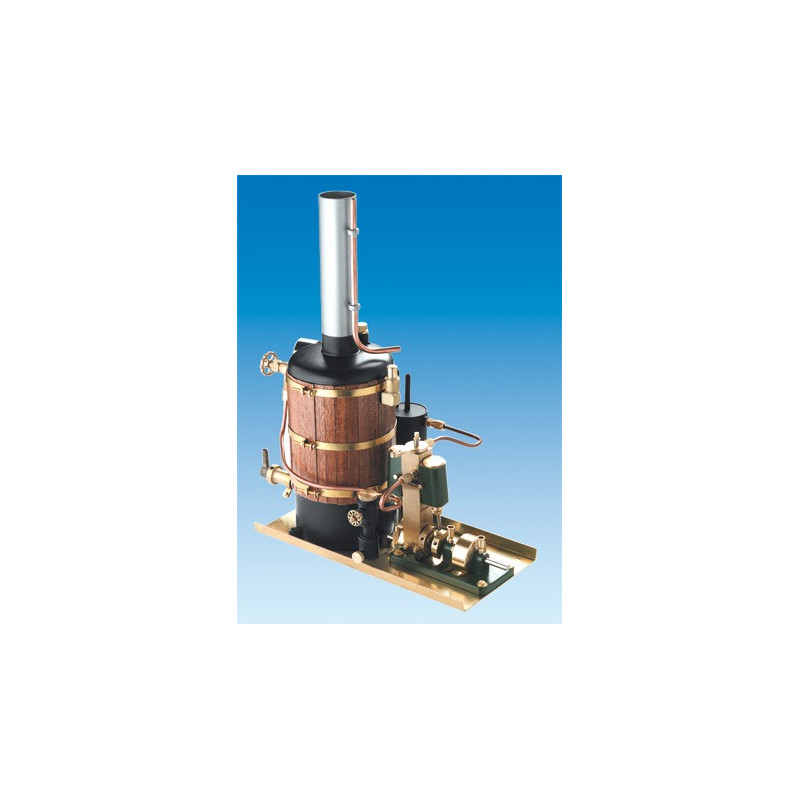

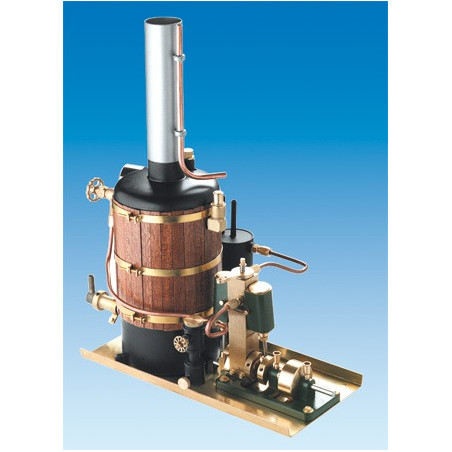

Machine à vapeur verticale Alex pour bateau RC 10 Kgs

Machine à vapeur Alex verticale pour bateau radiocommandé

La conception de cette gamme repose sur plusieurs années d'expérience dans la construction de modèles réduits de bateaux équipés de machines à vapeur.

La fabrication CNC en Allemagne permet d'obtenir une réalisation précise et régulière, tout en conservant l'aspect mécanique caractéristique d'une machine à vapeur pour bateau RC.

Points à retenir

• Machine à vapeur Alex verticale, référence 22300.
• Ensemble avec chaudière verticale et condenseur de vapeur.
• Fonctionnement au gaz propane ou butane.
• Installation entièrement assemblée, peinte, contrôlée et réglée.
• Destinée aux modèles réduits de bateaux pouvant atteindre environ 10 kg.

Une véritable motorisation vapeur pour le modélisme naval

Le charme d'un bateau à vapeur radiocommandé repose autant sur son déplacement sur l'eau que sur le fonctionnement visible de sa motorisation.

Contrairement à une propulsion électrique classique, une machine à vapeur permet de retrouver l'ambiance mécanique propre aux bateaux à vapeur traditionnels.

La référence 22300 réunit dans un même ensemble la machine, la chaudière, le brûleur, les organes de contrôle et le système de condensation.

Le modéliste dispose ainsi d'une installation conçue comme un ensemble cohérent plutôt que d'avoir à sélectionner séparément chaque élément de la propulsion.

La machine à vapeur Alex est particulièrement adaptée aux modèles réduits de bateaux de dimensions contenues et aux coques relativement étroites.

Elle peut entraîner des modèles pesant jusqu'à environ 10 kg.

L'ensemble affiche un poids de 1 580 g. Cette donnée doit naturellement être prise en compte lors du choix du bateau et dans le calcul du déplacement du modèle.

Une machine à vapeur verticale avec chaudière intégrée

La référence 22300 se distingue par sa chaudière verticale. Cette configuration permet d'intégrer l'installation vapeur dans un modèle où l'espace disponible doit être utilisé efficacement.

La chaudière présente un diamètre de 70 mm et une hauteur de 130 mm. L'ensemble atteint une hauteur totale de 250 mm.

La machine elle-même possède un alésage de 10 mm et une course de 14 mm. Son arbre de sortie mesure 4 mm de diamètre, avec une hauteur d'arbre de 12 mm.

Ces caractéristiques permettent au modéliste de disposer des principales dimensions nécessaires pour vérifier l'intégration de la machine à vapeur dans la coque et préparer la transmission vers l'hélice.

Une machine à vapeur oscillante prête à être installée

La machine est livrée entièrement assemblée et peinte. Cette finition permet de recevoir une installation déjà préparée plutôt qu'un ensemble mécanique nécessitant un usinage ou un assemblage complet.

Avant expédition, les installations sont contrôlées et réglées. Le modéliste peut ainsi se concentrer sur l'intégration de la machine dans son bateau, sur le raccordement des différents éléments et sur la mise au point du modèle.

La machine comprend notamment un graisseur réglable. Cet élément participe à l'entretien du moteur vapeur et à son fonctionnement.

Une vanne d'inversion permet également de commander la marche avant et la marche arrière ainsi que la vitesse de rotation.

Cette fonction est particulièrement intéressante dans le cadre d'un bateau radiocommandé puisqu'elle permet d'associer la motorisation vapeur à une utilisation sur l'eau avec une commande de propulsion adaptée.

Une chaudière verticale complète

La chaudière constitue l'un des éléments essentiels d'une machine à vapeur pour bateau radiocommandé.

Sur la référence 22300, elle est fournie avec les principaux équipements nécessaires à son fonctionnement et à sa surveillance.

Elle comprend notamment :

• une soupape de sécurité ;
• un indicateur de niveau d'eau ;
• un manomètre ;
• une vanne d'arrêt de vapeur.

Le manomètre permet de contrôler la pression tandis que l'indicateur de niveau d'eau permet de surveiller la quantité d'eau présente dans la chaudière.

La soupape de sécurité et la vanne d'arrêt de vapeur complètent les équipements de contrôle de l'installation.

Cette conception permet de disposer d'une véritable chaudière vapeur pour modèle réduit, intégrée à un ensemble spécialement conçu pour le modélisme naval.

Fonctionnement au gaz propane ou butane

La chaudière est alimentée par un brûleur à gaz fonctionnant avec du propane ou du butane. Le brûleur est fourni avec sa ligne d'alimentation.

Le système comprend également une cheminée avec conduit d'évacuation.

Ces éléments participent à l'intégration réaliste de la machine dans le bateau et renforcent l'aspect mécanique d'un véritable modèle réduit de bateau à vapeur.

Le système de propulsion comprend enfin un condenseur de vapeur d'échappement. Celui-ci fait partie intégrante de l'installation livrée avec la référence 22300.

Un équipement complet pour simplifier le montage

La machine à vapeur Alex 22300 est fournie avec de nombreux éléments déjà réunis. L'objectif est de proposer au modéliste une installation complète plutôt qu'un simple moteur vapeur.

La fourniture comprend :

• la machine à vapeur ;
• le graisseur réglable ;
• la vanne d'inversion ;
• la chaudière verticale ;
• la soupape de sécurité ;
• l'indicateur de niveau d'eau ;
• le manomètre ;
• la vanne d'arrêt de vapeur ;
• la cheminée avec tuyau d'échappement ;
• le brûleur à gaz avec sa ligne ;
• le condenseur de vapeur d'échappement ;
• les baguettes de finition destinées à l'habillage de la chaudière ;
• les conduites de raccordement.

L'ensemble est assemblé et peint. Cette présentation constitue un avantage pour le modéliste qui souhaite consacrer son temps à la construction et à l'équipement du bateau plutôt qu'à l'assemblage complet de la machine.

Une motorisation adaptée aux bateaux jusqu'à 10 kg

La machine à vapeur Alex verticale 22300 est conçue pour entraîner facilement des modèles réduits de bateaux jusqu'à environ 10 kg.

Elle trouve ainsi sa place dans des projets de modélisme naval recherchant une propulsion fonctionnelle et réaliste.

La configuration verticale est particulièrement adaptée aux modèles pour lesquels la hauteur disponible permet d'intégrer la chaudière dans de bonnes conditions.

Avant toute installation, il reste indispensable de vérifier les dimensions disponibles dans la coque ainsi que le poids final du bateau équipé.

Le positionnement de la machine, de la chaudière et des accessoires doit être prévu dès la conception ou l'assemblage du modèle.

Une machine à vapeur fabriquée en Allemagne

La gamme Alex est produite en Allemagne avec une fabrication CNC moderne. Cette méthode de fabrication apporte une grande précision aux pièces mécaniques et permet de conserver une qualité de réalisation constante.

Cette machine à vapeur est ainsi destinée aux modélistes qui recherchent une motorisation associant mécanique de précision, aspect réaliste et fonctionnement adapté au bateau vapeur radiocommandé.

L'expérience acquise dans la réalisation de modèles réduits équipés de machines à vapeur a également permis de faire évoluer la conception après plusieurs séries d'améliorations et de nombreux essais pratiques.

Les accessoires nécessaires à la machine à vapeur Alex 22300

La référence 22300 est livrée avec la machine, la chaudière et les différents éléments de raccordement, mais certains accessoires nécessaires au fonctionnement au gaz doivent être prévus séparément.

Il faut notamment prévoir un réservoir de gaz référence 22313, ainsi qu'un adaptateur de remplissage de gaz référence 22316.

La cartouche de gaz propane/butane référence 60105 fait également partie des éléments nécessaires.

Pour l'entretien de la machine, l'huile pour moteur à vapeur référence 60100 constitue un accessoire utile.

Ces éléments permettent de compléter l'installation afin de disposer d'un ensemble adapté à la mise en fonctionnement d'un moteur à vapeur de bateau radiocommandé.

Caractéristiques techniques de la machine à vapeur Alex 22300

Une machine vapeur pour donner vie à un bateau radiocommandé

La machine à vapeur Alex verticale 22300 s'adresse aux passionnés de modélisme naval qui souhaitent aller au-delà d'une simple maquette statique.

Avec sa chaudière verticale, son brûleur à gaz, son condenseur et sa machine à vapeur oscillante, elle permet de réaliser une véritable installation de propulsion pour modèle réduit.

Son assemblage complet, sa fabrication CNC en Allemagne et ses nombreux équipements intégrés facilitent son installation dans un projet de bateau à vapeur radiocommandé.

Avec une capacité annoncée jusqu'à environ 10 kg de déplacement, la référence 22300 constitue une solution complète pour les modélistes recherchant une machine à vapeur pour bateau RC, une chaudière verticale pour modèle réduit et une motorisation vapeur fonctionnelle pour le modélisme naval.

Références disponibles

• Réf. 22300 : Machine à vapeur Alex verticale avec chaudière verticale et condenseur
• Réf. 22301 : Machine à vapeur Alex horizontale avec chaudière horizontale et condenseur

Accessoires nécessaires

• Réf. 22313 : Réservoir à gaz
• Réf. 22316 : Adaptateur de remplissage pour gaz

Accessoires utiles

• Réf. 60100 : Huile spéciale pour moteur à vapeur
